Mješalica s donjim ulazom u odnosu na miješalicu s bočnim ulazom: koji odabrati?
Brza usporedba: Mješalica s donjim ulazom u odnosu na Mješalica s bočnim ulazom
A miješalica s donjim ulazom općenito je jača opcija kada proces zahtijeva nježno miješanje s niskim smicanjem u maloj do srednjoj posudi, posebno tamo gdje su važni higijenski dizajn i lako čišćenje, kao što je prerada mliječnih proizvoda, formulacija kozmetike i biotehnološke serije. A side entry mixer is typically the better fit for large storage tanks and bulk liquid vessels, where the unit is mounted through the tank side wall near the bottom to keep solids suspended and blend large volumes without opening the tank roof. Pravi izbor ovisi o veličini spremnika, viskoznosti proizvoda, higijenskim zahtjevima i načinu pristupa posudi radi servisiranja.
Prije nego što uđemo dublje u detalje dizajna, evo kratkog sažetka kada svaka konfiguracija ima smisla u svakodnevnom radu postrojenja.
- Odaberite a miješalica s donjim ulazom za tekućine niske do srednje viskoznosti u posudama koje trebaju često čišćenje ili sanitarno rukovanje.
- Odaberite a side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Razmotrite prostor na podu spremnika, prostor za glavu i pristup za održavanje brtve prije finaliziranja bilo koje konfiguracije.
- Obje konfiguracije mogu pomoći u zadržavanju krutih tvari u suspenziji, ali idealni rotor i kut ugradnje ovise o specifičnoj šarži i geometriji spremnika.

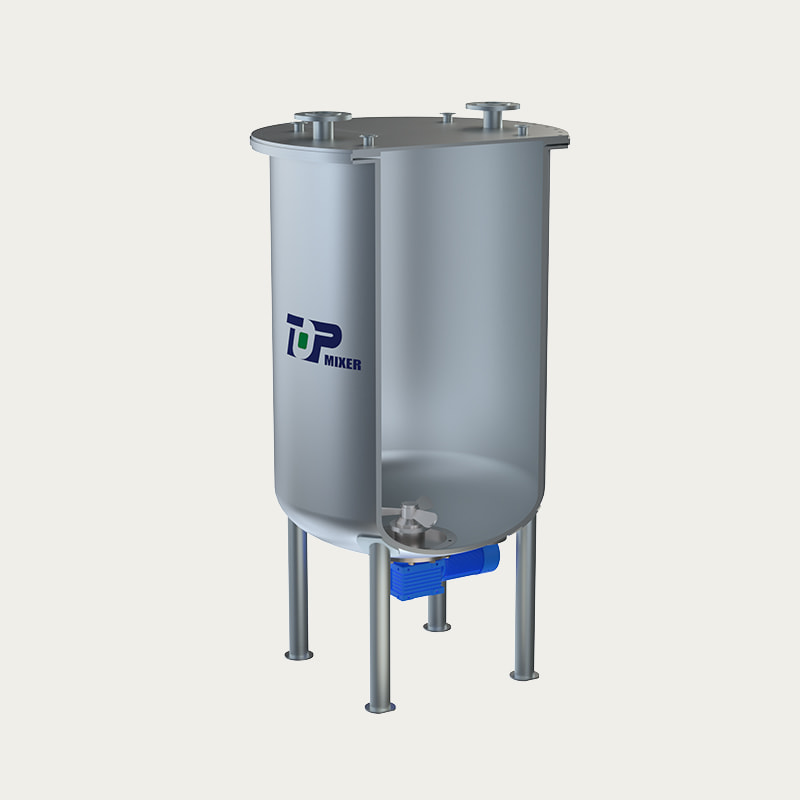

Što je mješalica s donjim ulazom ( Bottom Feed Mixer ) i kako to radi
A miješalica s donjim ulazom , koji se ponekad naziva mješalica s donjim ulazom ili mješalica montirana na dnu, postavlja se kroz pod spremnika, a ne kroz gornji poklopac ili bočnu stijenku. Sklop motora i mehaničke brtve smješteni su ispod ili izravno na dnu spremnika, povezujući se s relativno kratkom osovinom koja se proteže u posudu gdje se impeler okreće blizu baze. Budući da je duljina osovine kraća nego kod tipičnog rasporeda s gornjim ulazom, konfiguracija miješalice s donjim ulazom nastoji smanjiti opterećenje savijanja i vibracije na osovini i ležajevima tijekom neprekidnog rada.
Because the impeller draws and circulates material directly upward from the tank floor, some process engineers also refer to this equipment as a donja mješalica za hranu , budući da djelovanje miješanja učinkovito hrani i redistribuira šaržu od dna posude prema površini. U kontinuiranim ili polu-kontinuiranim operacijama, konfiguracija mješalice postavljene na dnu drži impeler blizu dna posude, što podržava dosljedno miješanje blizu dna spremnika gdje je najvjerojatnije doći do taloženja.
Tipične komponente miješalice s donjim ulazom
- Motor s izravnim pogonom ili reduktorom montiran ispod dna spremnika
- Kućište mehaničke brtve na mjestu gdje osovina prodire u spremnik
- Kratka pogonska osovina koja povezuje motor s impelerom
- Propeler s malim smicanjem dizajniran za nježno miješanje ili suspenziju laganih krutih tvari
- Prirubnica za pričvršćivanje sklopa na dno spremnika
Ovaj kompaktni raspored čest je razlog a miješalica s donjim ulazom je odabran za objekte gdje je prostor na podu oko spremnika ograničen i visoki pogonski sklop postavljen na vrhu bio bi nepraktičan.

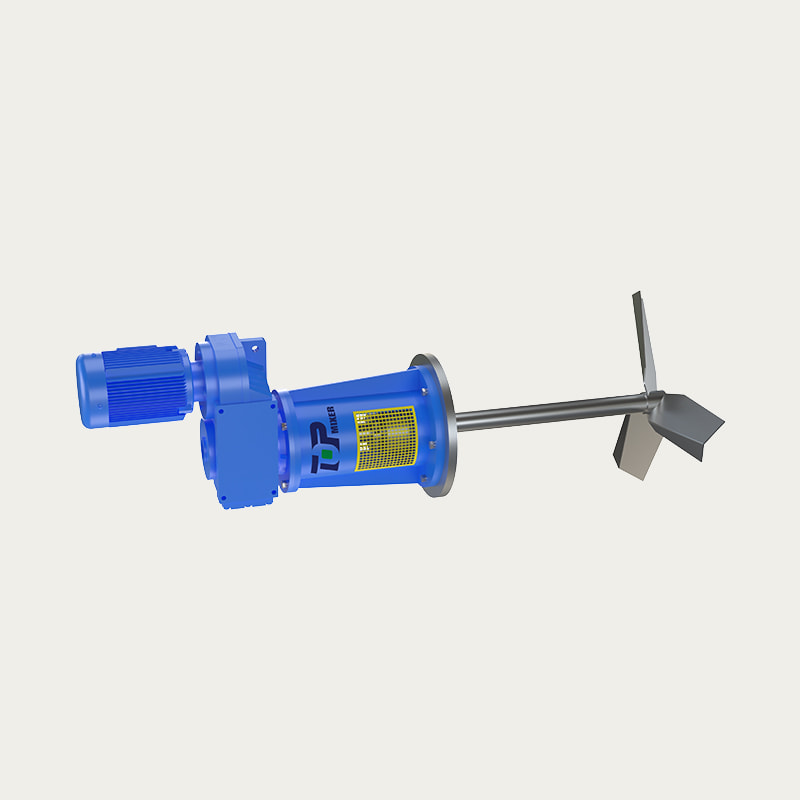

Što je miješalica s bočnim ulazom
Mješalica s bočnim ulazom montirana je kroz bočnu stijenku spremnika, obično postavljena blizu donje trećine posude i pod kutom malo prema dolje tako da impeler usmjerava protok preko dna spremnika i gore uz suprotnu stijenku. Ovom konfiguracijom izbjegava se potreba za probijanjem krova ili poda spremnika, što je jedan od razloga zašto se mikseri s bočnim ulazom naširoko koriste na velikim spremnicima za skladištenje i miješanje gdje je gornji poklopac možda već zauzet drugim priključcima, mjeračima ili pristupnim otvorima.
Budući da se pogonska jedinica nalazi izvan spremnika na bočnoj stijenci, pristup motoru i brtvi za održavanje obično je moguć bez potpunog pražnjenja posude, što je praktična prednost za vrlo velike spremnike gdje je ispuštanje dugotrajno. Side entry mixers are commonly associated with bulk storage applications such as large chemical tanks, wastewater basins, and other high-volume vessels rather than small batch or sanitary processing tanks.
Tipične primjene miksera s bočnim ulazom
- Large diameter storage tanks requiring bulk blending
- Spremnici kod kojih krov nije lako dostupan za pogon s gornjim ulazom
- Primjene gdje je glavni cilj sprječavanje taloženja na velikoj površini dna spremnika
- Plovila gdje se preferira vanjski pristup pogonskoj jedinici za održavanje
Mješalica s donjim ulazom vs Mješalica s bočnim ulazom: Značajka Comparison Table
Donja tablica sažima tipične karakteristike svake konfiguracije. Stvarne specifikacije ovise o dizajnu spremnika, zahtjevima serije i proizvođaču koji isporučuje opremu.
| Feature | Mješalica s donjim ulazom | Mješalica s bočnim ulazom |
|---|---|---|
| Mjesto montaže | Kroz pod spremnika | Kroz bočnu stijenku, pod kutom blizu dna |
| Tipična duljina osovine | Kratko | Kratko to medium |
| Tipična razina smicanja | Niska | Niska to medium |
| Uobičajena veličina spremnika | Posude male do srednje veličine | Veliki do vrlo veliki spremnici za skladištenje |
| Pristup čišćenju | Često jednostavan, podržava zatvorene sustave | Dostupno s vanjske strane stijenke spremnika |
| Tipične industrije | Mliječni proizvodi, kozmetika, biotehnologija, spremnici odabranih kemikalija | Bulk storage, large chemical and water treatment tanks |
| Tipični raspon viskoznosti | Niska to medium viscosity | Niska to medium viscosity, large volume |
Usporedba karakteristika izvedbe
Osim mjesta fizičke montaže, dvije se konfiguracije obično razlikuju u načinu na koji rade u odnosu na nekoliko praktičnih razmatranja procesa. Grafikon u nastavku predstavlja relativnu, ilustrativnu usporedbu između četiri često raspravljana faktora: kontrola smicanja, lakoća čišćenja, prikladnost za velike spremnike i ukupna učinkovitost traga.
Miješalice s donjim ulazom obično postižu dobre rezultate u kontroli smicanja i lakoći čišćenja, što je jedan od razloga zašto su favorizirane za osjetljive, higijenske ili osjetljive formulacije. Mikseri s bočnim ulazom imaju tendenciju da postižu bolje rezultate kada je u pitanju prikladnost velikog spremnika, budući da njihova montaža na bočnu stijenku podržava masovno miješanje u velikim promjerima spremnika bez potrebe za visokim sklopom postavljenim na vrhu.
Objašnjena struktura miješalice s donjim ulazom
Ilustracija u nastavku ocrtava opći strukturni raspored tipične instalacije miješalice s donjim ulazom, pokazujući kako su motor, brtva, osovina i impeler povezani s dnom spremnika.
Čitanje rasporeda miješalice s donjim ulazom
U ovom rasporedu, motor se nalazi ispod spremnika, povezan kratkom pogonskom osovinom koja prolazi kroz mehaničku brtvu na dnu spremnika. Montažna prirubnica pričvršćuje cijeli sklop za posudu, a impeler se okreće unutar spremnika blizu baze, cirkulirajući procesnu tekućinu prema gore kroz šaržu. Ova blisko povezana struktura je značajka koja definira a miješalica s donjim ulazom i dio je razloga zašto oprema obično zahtijeva manje vertikalnog prostora za glavu od alternativa za gornji ulaz.
Gdje se koriste miješalice s donjim ulazom i miješalice s bočnim ulazom
Miješalice s donjim ulazom često se pojavljuju u industrijama koje cijene higijenski dizajn, nježno miješanje i kompaktan otisak. Mikseri s bočnim ulazom, s druge strane, više su povezani s velikim volumenom skladištenja i potrebama miješanja. Grafikon stupaca u nastavku ilustrira općeniti, netočan obrazac upotrebe u uobičajenim sektorima.
The miješalica s donjim ulazom for chemical tanks je praktična opcija u posudama za miješanje, neutralizaciju i reakciju gdje se preferira nježno miješanje, a pristup na podu pojednostavljuje rutinsko održavanje. Slično, a miješalica s donjim ulazom for storage tanks često se bira kada je prostor na podu ograničen, a gornji pristup plovilu ograničen cjevovodima, platformama ili drugom fiksnom opremom. U međuvremenu, konfiguracije bočnog ulaza ostaju uobičajene u vrlo velikim spremnicima za obradu vode i spremnicima za rasuto skladištenje kemikalija gdje je prioritet održavanje velike količine tekućine ravnomjerno izmiješanom.
Razmatranje viskoznosti, suspenzije krutih tvari i veličine serije
Tank size and product viscosity are two of the most practical factors when comparing a miješalica s donjim ulazom s miješalicom s bočnim ulazom. Linijski grafikon u nastavku prikazuje opći trend u tome kako se prikladnost mijenja kako se veličina spremnika povećava, na temelju tipičnih obrazaca procesnog inženjeringa.
Općenito, mješalica s donjim ulazom ima tendenciju da ostane dobro pristajajuća kako se veličina spremnika pomiče s male na srednju, dok mješalica s bočnim ulazom postaje sve praktičnija kako promjer spremnika postaje vrlo velik, uglavnom zato što se bočnom montažom na zid izbjegava potreba za visokim pogonskim sklopom i pojednostavljuje pristup vanjskom održavanju na velikim posudama.
Usporedba s više faktora
Radarski grafikon u nastavku spaja nekoliko čimbenika odjednom, uspoređujući kontrolu smicanja, lakoću čišćenja, prikladnost velikog volumena, pristup instalaciji, prilagodbu sanitarnom procesu i učinkovitost otiska za obje konfiguracije.
Uzete zajedno, ove usporedbe sugeriraju da a miješalica s donjim ulazom ima tendenciju da vodi u kontroli smicanja, lakoći čišćenja i prilagodbi sanitarnom procesu, dok mješalica s bočnim ulazom ima tendenciju da prednjači u prikladnosti za veliki volumen. Nijedna konfiguracija nije univerzalno bolja po svim čimbenicima, zbog čega je praktičan pristup usklađivanje vrste miješalice s određenim spremnikom i procesom.
Cleaning and Maintenance Differences
Planiranje rutinskog održavanja često uvelike ovisi o tome gdje se pogon miješalice i brtva nalaze u odnosu na spremnik i okolni podni prostor.
- Mješalica s donjim ulazom postavlja brtvu na dno spremnika, što može podržati rad zatvorenog sustava i smanjuje mogućnost izlaganja proizvoda tijekom rutinskih ciklusa čišćenja.
- Mješalica s bočnim ulazom postavlja brtvu na bočnu stijenku spremnika, omogućujući tehničarima da servisiraju pogon i brtvu izvan spremnika bez potrebe za pristupom području ispod posude.
- Instalacije miješalica s donjim ulazom često imaju koristi od male jame za održavanje ili pristupačnog prostora ispod spremnika za servisiranje motora i kućišta brtve.
- Instalacije miješalica s bočnim ulazom obično zahtijevaju slobodan prostor duž bočne stijenke spremnika, a ne ispod posude, što može pojednostaviti planiranje rasporeda u nekim objektima.
Obje konfiguracije mogu se dizajnirati s mehaničkim brtvama koje podržavaju relativno duge servisne intervale, iako stvarni raspored održavanja ovisi o proizvodu koji se obrađuje, radnoj temperaturi i učestalosti čišćenja spremnika između serija.
Kako odabrati između miješalice s donjim ulazom i miješalice s bočnim ulazom
Sljedeći koraci prikazuju praktičan način donošenja odluke za određeni spremnik i proces.
- Potvrdite veličinu i oblik spremnika, budući da spremnici za rasuti teret velikog promjera preferiraju miješalicu s bočnim ulazom, dok procesne posude male do srednje veličine često preferiraju miješalicu s donjim ulazom.
- Pregledajte viskoznost proizvoda i osjetljivost na smicanje, budući da formulacije s niskim smicanjem u mliječnim, kozmetičkim ili biotehnološkim primjenama obično imaju koristi od miješalice s donjim ulazom.
- Provjerite raspoloživi podni prostor ispod spremnika u odnosu na prostor duž bočne stijenke spremnika, budući da to često određuje koji je stil montaže fizički praktičan.
- Razmotrite učestalost čišćenja i higijenske zahtjeve, budući da se miješalice s donjim ulazom često odabiru za zatvorena, sanitarna okruženja.
- Evaluate maintenance access needs, including whether the tank can be easily drained for service or whether external side-wall access is preferred.
- Razgovarajte o vrsti rotora i detaljima montaže s kvalificiranim dobavljačem opreme za miješanje koji može pregledati određenu šaržu, crtež spremnika i ciljeve procesa.
O Wuxi opremi za gornje miksere: proizvođač miksera s donjim ulazom
Wuxi Top Mixer Equipment Co., Ltd. osnovan je 2003. godine, sa svojom proizvodnom bazom smještenom u gospodarskoj zoni delte rijeke Yangtze u Wuxiju. Kao a miješalica s donjim ulazom manufacturer , tvrtka se fokusira na opremu za miješanje tekućine, praha i kaše, pokrivajući istraživanje, dizajn i proizvodnju za niz procesnih industrija. Organizacija je strukturirana oko namjenskih odjela, uključujući odjel za miješanje praha i kaše, odjel za energiju biomase i zaštitu okoliša, odjel za hranu i farmaciju te odjel za fino kemijsko miješanje, što omogućuje inženjerskim timovima da se usredotoče na specifične zahtjeve svakog područja primjene.
Tvrtka dizajnira i izrađuje sustave miješalica s donjim ulazom zajedno s ostalim konfiguracijama miješanja za spremnike koji se koriste u preradi hrane, kemijskom miješanju i srodnim industrijskim postavkama. Proizvodi se isporučuju kupcima diljem kontinentalne Kine, kao i međunarodnim tržištima uključujući regije u Sjevernoj Americi, Europi i jugoistočnoj Aziji, uz podršku iskusnog inženjerskog tima koji radi izravno s kupcima na crtežima spremnika, uvjetima procesa i odabiru miješalica.
Često postavljana pitanja
| P1: Što je miješalica s donjim ulazom? Mješalica s donjim ulazom je industrijski uređaj za miješanje instaliran kroz dno spremnika, s osovinom rotora koja ulazi odozdo, a ne kroz gornji ili bočni zid. Ovaj dizajn podržava rad s izravnim pogonom i nježno miješanje s malim smicanjem u procesnim posudama. | P2: Što je mješalica s donjim ulazom? Mješalica s donjim ulazom odnosi se na istu kategoriju opreme kao i mješalica s donjim ulazom, s osovinom mješalice i impelerom postavljenim na dnu spremnika. Pojam mješalica obično se koristi kao sinonim za mješalicu u procesnom inženjerstvu. |
| P3: Kako radi miješalica s donjim ulazom Motor i sklop brtve nalaze se ispod ili na dnu spremnika, spajajući se na kratku osovinu koja se proteže u posudu u kojoj rotira rotor. Ovaj blisko spojeni raspored može smanjiti vibracije u usporedbi s dužim gornjim ulaznim vratilima. | P4: Za što se koristi donja mješalica? Mikser na dnu obično se koristi za miješanje, homogeniziranje i sprječavanje taloženja krutih tvari u tekućinama niske do srednje viskoznosti, obično u mliječnim, kozmetičkim i biotehnološkim primjenama. |
| P5: Koje su prednosti miješalice s donjim ulazom Uobičajene prednosti uključuju kompaktan otisak, jednostavan pristup čišćenju, miješanje s malim smicanjem za osjetljive formulacije i kompatibilnost sa sustavima zatvorenih spremnika i smanjene potrebe za prostorom za glavu. | P6: Gdje se koriste miješalice s donjim ulazom Koriste se u preradi mliječnih proizvoda, proizvodnji hrane i pića, proizvodnji kozmetike, biotehnologiji i odabranim spremnicima za kemijsku obradu kojima je potreban pristup na podu. |
| P7: Miješalica s donjim ulazom u odnosu na mješalicu s gornjim ulazom Mješalica s gornjim ulazom ulazi odozgo s duljom osovinom i nosačem montiranim na krovu, dok miješalica s donjim ulazom ulazi s poda s kraćom osovinom i smanjenim zahtjevima za visinu. | P8: Miješalice s donjim ulazom u odnosu na bočne Mješalica s donjim ulazom prodire u dno spremnika i odgovara manjim, nježnim potrebama miješanja, dok mješalica s bočnim ulazom prodire kroz bočnu stijenku blizu dna i odgovara velikim spremnicima za rasuti teret. |
| P9: Je li mješalica s donjim ulazom prikladna za tekućine visoke viskoznosti Mikseri s donjim ulazom općenito su prikladniji za tekućine niske i srednje viskoznosti. Proizvodi veće viskoznosti često zahtijevaju dodatni propeler i pregled snage uz ovu konfiguraciju. | P10: Može li miješalica s donjim ulazom suspendirati krute tvari Da, mješalica s donjim ulazom može pomoći u održavanju suspendiranih krutih tvari lagane do umjerene gustoće, osobito u spremnicima sa zaobljenim ili kosim dnom koji podržavaju ravnomjeran protok iz impelera blizu poda. |
