Vodič za kupnju vrhunskih miksera: Sve što inženjeri trebaju znati

Što a Gornja ulazna miješalica Trebaju li i kada inženjeri navesti jedan

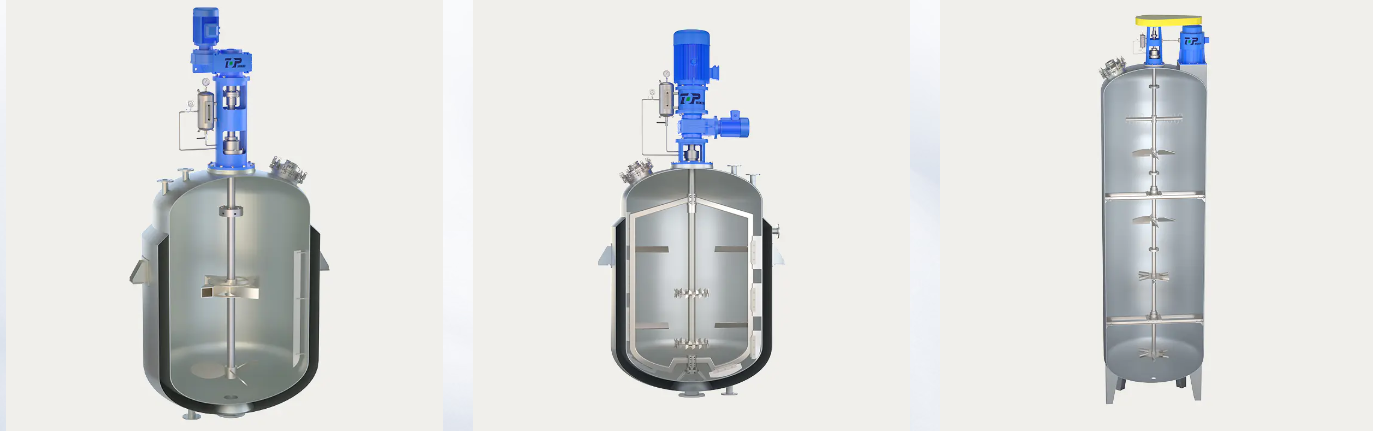

A mješalica s gornjim ulazom je sklop mješalice montiran kroz otvor na vrhu spremnika ili posude , s okomitom osovinom koja se spušta u procesnu tekućinu i jednim ili više impelera uronjenih u tekućinu. Pogonski motor i reduktor mjenjača nalaze se iznad krova spremnika ili na potpornom mostu, okrećući osovinu odozgo, a ne sa strane ili s dna. U mnogim dokumentima o nabavi i listovima s mehaničkim podacima ista je oprema označena kao mješalica s gornjim punjenjem, što je izraz koji naglašava kako struje materijala, praha ili aditiva često ulaze u posudu s vrha dok impeler miješa sadržaj ispod.

Za inženjere koji uspoređuju konfiguracije miješanja, kratki odgovor je sljedeći: mješalica s gornjim ulazom općenito je konfiguracija koja se specificira kada spremnik drži više od nekoliko tisuća litara, kada proces zahtijeva više od jednog stupnja rotora duž osovine, kada je potreban potpuni pristup dnu spremnika za druge mlaznice ili opremu za čišćenje ili kada viskoznost tekućine i sadržaj krutih tvari variraju u širokom rasponu tijekom šaržnog ciklusa. Mikseri s bočnim ulazom i s donjim ulazom ostaju korisni u užim prozorima primjene, ali obitelji s gornjim i gornjim ulazom pokrivaju najveći udio općeg industrijskog miješanja, miješanja spremnika za skladištenje i miješanja reaktora.

Odjeljci u nastavku prolaze kroz logiku dimenzioniranja, odabir rotora, odabire materijala, postupke montiranja i planiranje održavanja koje inženjeri obično trebaju prije dovršetka specifikacije gornjeg ulaznog miješalica za spremnik kemikalija, bazen za otpadnu vodu, posudu za doziranje hrane ili spremnik za rasutu vodu.

Mikser s gornjim ulazom, Mješalica s gornjom hranom , i objašnjenje povezanih pojmova

Papirologija nabave opreme za miješanje koristi nekoliko termina koji se preklapaju, a inženjeri koji su tek počeli raditi na projektu ponekad pretpostavljaju da se pozivaju na različite strojeve, iako to nisu. Donja tablica sažima način na koji se terminologija uobičajeno primjenjuje na mehaničke crteže, dokumentaciju za natječaje i priručnike za održavanje.

U praksi će inženjer nabave vidjeti da se sva četiri pojma koriste gotovo naizmjenično unutar istog zahtjeva za ponudu. Ono što je važnije od oznake je temeljni mehanički detalj: duljina osovine, stupnjevi rotora, vrsta brtve i ocjena prirubnice za montažu, a sve je to pokriveno u odjeljcima koji slijede.

Kako radi industrijska miješalica s gornjim ulazom: ključne komponente

Industrijska mješalica s gornjim ulazom izgrađena je od malog skupa komponenti koje se ponavljaju u gotovo svakoj veličini i primjeni. Razumijevanje svakog dijela pomaže inženjerima da brzo pročitaju tablicu s mehaničkim podacima i uoče nepodudarnosti između zahtjeva procesa i predloženog hardvera.

Motor i reduktor zupčanika

Motor daje rotacijsku snagu, a budući da proces miješanja obično zahtijeva daleko manju brzinu osovine od one koju proizvodi standardni motor, reduktor smanjuje brzinu dok multiplicira okretni moment. Odabir reduktora jedna je od najvažnijih odluka u cijelom sklopu jer je okretni moment, a ne sirova snaga, ono što zapravo pokreće viskoznu tekućinu ili tekućinu punu krutih tvari.

Osovina i spojka miješalice

Osovina prenosi moment od reduktora dolje kroz vrh spremnika u tekućinu. Duljina osovine, promjer i broj potpornih ležajeva ovise o dubini tekućine i prirodnoj frekvenciji biča osovine pod opterećenjem. Duge osovine na visokim spremnicima često trebaju srednji stabilni ležaj kako bi se izbjegla rezonancija blizu radne brzine.

Konfiguracije impelera

Izbor impelera ovisi o cilju miješanja i reologiji tekućine. Uobičajene vrste uključuju:

• Turbine s kosim lopaticama za općenito miješanje i umjerenu suspenziju krutih tvari
• Hidrokrilna rotora za energetski učinkovit protok u tekućinama niske do srednje viskoznosti
• Turbine s ravnim lopaticama ili Rushton stilom za disperziju plina i veće smične zadatke
• Sidreni i spiralni vrpčasti rotori za uslugu miksera u spremniku visoke viskoznosti gdje se tekućina jedva odmiče od stijenke

Montažna prirubnica i brtva vratila

Montažna prirubnica prenosi punu težinu i moment savijanja miješalice u strukturu spremnika, tako da veličina prirubnice i uzorak vijaka moraju odgovarati i opterećenju miješalice i dizajnu krova spremnika. Brtva vratila, bez obzira radi li se o jednostavnoj usnoj brtvi, kutiji za brtvljenje ili mehaničkoj brtvi, zadržava procesnu tekućinu i sprječava vanjsku kontaminaciju od otvorenih spremnika.

Odabir pravog gornjeg ulaznog miksera: ključni inženjerski parametri

Prije nego što zatraži ponudu, inženjer obično sakupi kratak popis parametara procesa. Geometrija spremnika, viskoznost tekućine, specifična težina i sadržaj krutih tvari zajedno određuju okretni moment i snagu koju mikser s gornjim ulazom treba isporučiti , a preskakanje bilo kojeg od njih dovodi do stvaranja premalog ili prevelikog stroja.

Kako volumen spremnika raste, potrebna snaga motora raste s njim, ali ne pravocrtno, budući da veće posude obično rade pri manjoj brzini osovine s proporcionalno većim momentom. Grafikon u nastavku prikazuje tipične opsege snage motora na koje se inženjeri pozivaju kada uspoređuju mješalicu s gornjim ulazom ili mješalicu s gornjim punjenjem prema volumenu spremnika.

Slika 1: Opći referentni pojasevi za snagu motora miješalice s gornjim ulazom u odnosu na volumen spremnika. Stvarna snaga ovisi o viskoznosti, specifičnoj težini i odabiru impelera.

Usklađivanje brzine miješanja s viskoznošću tekućine za mješalicu visoke viskoznosti u spremniku

Brzina osovine i viskoznost tekućine kreću se u suprotnim smjerovima. Rijetke tekućine nalik vodi mogu se učinkovito miješati pri relativno visokom broju okretaja u minuti, dok guste paste i kaše trebaju tankovsku mješalicu visoke viskoznosti koja radi pri niskom broju okretaja u minuti sa znatno većim okretnim momentom kako bi se izbjeglo zaustavljanje pogonskog sklopa ili preopterećenje osovine. Prebrzo pokretanje viskozne tekućine gubi energiju i povećava smično naprezanje bez poboljšanja kvalitete mješavine, dok presporo pokretanje rijetke tekućine produljuje vrijeme šaržnog ciklusa bez koristi.

Slika 2: Brzina općenito opada kako viskoznost raste, zbog čega zakretni moment, a ne brzina, postaje ograničavajući faktor dizajna za guste tekućine.

Dva bezdimenzionalna broja vode ovaj odnos u inženjerskoj praksi miješanja: Reynoldsov broj miješanja, koji uspoređuje inercijsku silu s viskoznom silom u spremniku, i broj snage, koji povezuje geometriju rotora sa snagom privučenom određenom brzinom. Protok ima tendenciju da ostane laminaran pri niskim Reynoldsovim brojevima, što znači da spiralna vrpca ili sidreni rotor koji radi blizu stijenke spremnika postaje daleko učinkovitiji od male turbine velike brzine koja bi inače ostavila netaknute zone stagnacije.

Primjena miksera s gornjim ulazom i gornjim punjenjem u industriji

Mikseri s gornjim ulazom i gornjim punjenjem pojavljuju se u širokom rasponu procesnih industrija. Odabir specifičnog rotora, brtve i materijala mijenja se od jedne primjene do druge iako osnovna konfiguracija montaže ostaje ista.

Mješalica s gornjim ulazom za miješanje u spremniku kemikalija

U kemijskoj obradi, mješalica s gornjim ulazom za rad u kemijskom spremniku obično upravlja miješanjem reagensa, spremnicima za podešavanje pH vrijednosti i reakcijskim posudama. Otpornost na koroziju i cjelovitost brtve ovdje su važniji od sirove snage, budući da su mnoge kemijske struje agresivne prema standardnim dijelovima natopljenim ugljičnim čelikom.

Mješalica s gornjim ulazom za pročišćavanje otpadnih voda

Mješalica s gornjim ulazom za pročišćavanje otpadnih voda obično se postavlja u bazene za izjednačavanje, spremnike za neutralizaciju i spremnike za doziranje kemikalija u postrojenjima za pročišćavanje. Ove jedinice obično rade kontinuirano, tako da trajnost ležaja i brtve pod stalnim radom postaje središnji faktor odabira.

Mješalica s gornjim ulazom za miješanje mulja

Anaerobni digestori i spremnici za zgušnjavanje oslanjaju se na miješalicu s gornjim ulazom za miješanje mulja kako bi se krute tvari zadržale u suspenziji i spriječila stratifikacija. Usluga mulja često kombinira umjerenu viskoznost s abrazivnim krutim tvarima, dajući prednost robusnim premazima impelera i širim razmacima osovine.

Mješalica s gornjim ulazom za skladištenje vode u spremniku

Objekti za skladištenje pitke i tehnološke vode koriste mješalicu s gornjim ulazom za primjenu u spremniku za vodu uglavnom kako bi se spriječilo termičko raslojavanje i kako bi se zaostaci dezinficijensa ravnomjerno rasporedili po skladišnom volumenu. Ovdje su zahtjevi za napajanjem obično skromni budući da je sama tekućina viskoznosti bliska vodi.

Mikser s gornjim ulazom za obradu hrane

Mikser s gornjim ulazom za obradu hrane obično daje prioritet higijenskom dizajnu, glatkim unutarnjim površinama i materijalima koji toleriraju česte cikluse pranja. Dosljednost šarže i nježna kontrola smicanja važni su jednako kao i intenzitet sirovog miješanja u ovom sektoru.

Odabir materijala i kućišta: opcije od nehrđajućeg čelika i zaštite od eksplozije

Gornja ulazna miješalica od nehrđajućeg čelika

Mješalica s gornjim ulazom od nehrđajućeg čelika općenito se preporuča kad god je procesna tekućina korozivna, slana ili zahtijeva higijensku završnu obradu površine. Linije za preradu hrane i pića, farmaceutskih međuproizvoda i finih kemijskih proizvoda naginju ka nehrđajućim dijelovima koji su namočeni jer toleriraju česte cikluse pranja i čišćenja bez degradacije površine.

Gornja ulazna miješalica otporna na eksploziju

Mješalica s gornjim ulazom otporna na eksploziju koristi zatvoreno i naznačeno kućište motora dizajnirano da sadrži potencijalne izvore paljenja kada mješalica radi u području u kojem se rukuje zapaljivim otapalima, zapaljivom prašinom ili drugim opasnim atmosferama. Inženjeri koji rade na ovim projektima obično koordiniraju odabir kućišta s studijom klasifikacije područja postrojenja u ranoj fazi projektiranja, budući da vrsta kućišta utječe na veličinu okvira motora i raspored montaže.

Usporedba vrsta montaže: miješalice s gornjim ulazom, bočnim ulazom i donjim ulazom

Odabir između vrsta montaže jedna je od najranijih odluka u rasporedu sustava za miješanje. Industrijska mješalica s gornjim ulazom općenito nudi najširu fleksibilnost u veličinama spremnika i procesnim zadacima, zbog čega ostaje zadani izbor za većinu specifikacija industrijskih mješalica za teške uvjete rada, iako konfiguracije s bočnim i donjim ulazom još uvijek bolje odgovaraju određenim rasporedima u nekim pogonima.

Slika 3: Relativna usporedba između pet praktičnih čimbenika, ocijenjena na općoj referentnoj ljestvici od pet točaka umjesto na fiksnom standardu.

Mješalice s bočnim ulazom mogu odgovarati vrlo velikim otvorenim spremnicima gdje bi gornja ulazna osovina trebala biti nepraktično dugačka, a miješalice s donjim ulazom povremeno odgovaraju situacijama s tijesnim prostorom za glavu. Unatoč tome, raspored mješalice postavljene na vrhu obično pobjeđuje kada se pristup održavanju i pouzdanost brtvljenja odmjere zajedno s učinkom miješanja, budući da pogonske komponente ostaju iznad linije tekućine i dostupne su bez pražnjenja posude.

Planiranje održavanja i pouzdanost za gornje montirane miješalice

Planiranje pouzdanosti za gornju mješalicu općenito se usredotočuje na tri točke habanja: brtvu vratila, podmazivanje reduktora i hardver za pričvršćivanje rotora. Stanje brtve obično je prva stvar koju treba provjeriti tijekom zakazane inspekcije , budući da se degradirajuća brtva često pojavljuje kao curenje tekućine oko prirubnice za montažu mnogo prije pojave bilo kakvih simptoma pogonskog sklopa.

Slika 4: Referentne točke intervala opće inspekcije, prilagođene u praksi na temelju radnog ciklusa, abrazivnosti tekućine i kontinuiranog rada u odnosu na povremeni rad.

Kontinuirani rad u servisu za otpadne vode ili mulj ima tendenciju skraćivanja ovih intervala u usporedbi s povremenim šaržnim spremnicima, a sadržaj abrazivnih krutih tvari ubrzava trošenje impelera i premaza osovine bez obzira na vrstu montaže. Bilježenje trendova vibracija i stanja ulja u mjenjaču tijekom vremena daje rano upozorenje mnogo prije nego što brtva ili ležaj zapravo pokvare.

Smjernice za instalaciju za teške industrijske sustave miješalica

Kvaliteta instalacije ima izravan učinak na dugoročnu pouzdanost za bilo koju industrijsku mješalicu za teške uvjete rada, a većina problema na terenu dolazi do požurivanja ili preskakanja jednog od sljedećih koraka tijekom puštanja u pogon.

1. Potvrdite da krov spremnika ili potporna konstrukcija mogu nositi punu statičku težinu plus moment savijanja koji se stvara tijekom rada, a ne samo suhu težinu miješalice.
2. Prije punjenja posude provjerite poravnanje osovine između izlaza reduktora i spojke osovine miješalice, budući da je neusklađenost pod opterećenjem mnogo teže ispraviti kasnije.
3. Provjerite udaljenost impelera od stijenke i dna spremnika prema toleranciji izvlačenja, posebno na posudama s unutarnjim pregradama ili zavojnicama.
4. Zategnite sve vijke montažne prirubnice na navedeni redoslijed i vrijednost umjesto da ih zatežete u jednom prolazu oko prirubnice.
5. Pokrenite početni test bez opterećenja kako biste potvrdili smjer rotacije i provjerili postoji li zupčarenje osovine prije uvođenja procesne tekućine.
6. Zabilježite osnovne vibracije i trenutna očitanja potrošnje nakon što mikser radi pod normalnim procesnim uvjetima, jer ti brojevi postaju referentna točka za buduće provjere održavanja.

Strukturna potpora zaslužuje posebnu pozornost kod projekata rekonstrukcije, gdje postojeći krov spremnika dizajniran za lakšu mješalicu ili za mješalicu bez mješalice može trebati pojačanje prije nego što se veća mješalica postavljena na vrhu može sigurno postaviti.

Suradnja s vodećim proizvođačem miksera

Odabir vrhunskog proizvođača miksera uključuje više od usporedbe podatkovne tablice sa zahtjevima procesa. Inženjerska podrška tijekom faze specifikacije, mogućnost modeliranja nestandardne geometrije spremnika i pristup iskustvu primjene u više industrija određuju koliko će konačna oprema raditi nakon što stigne na teren.

Wuxi Top Mixer Equipment Co., Ltd. jedan je primjer proizvođača industrijskih mješalica s posvećenim inženjerskim timom koji obuhvaća opremu za miješanje tekućine, praha i kaše. Osnovana 2003. godine sa svojom proizvodnom bazom u Wuxiu, unutar industrijske regije delte rijeke Yangtze, tvrtka organizira svoj rad u nekoliko odjela za primjenu, uključujući miješanje praha i kaše, energiju biomase i zaštitu okoliša, međupreradu hrane i farmaceutskih proizvoda te fino kemijsko miješanje. Ova vrsta strukture podjela uobičajena je među proizvođačima koji opslužuju široku bazu kupaca, budući da se geometrija rotora, vrsta brtve i izbor materijala značajno razlikuju između spremnika za doziranje hrane i finog kemijskog reaktora.

Kada inženjeri procjenjuju vrhunskog proizvođača miksera, nekoliko praktičnih pitanja obično isplivaju na površinu rano u razgovoru: može li proizvođač modelirati kritičnu brzinu vratila za nestandardnu ​​visinu spremnika, može li nabaviti materijale rotora koji odgovaraju neobičnom kemijskom sastavu tekućine i može li podržati puštanje u rad i rješavanje problema nakon što je jedinica instalirana. Proizvođači s iskustvom u sektorima kemikalija, obrade vode, hrane i biomase općenito donose širi referentni okvir za ova pitanja od dobavljača koji radi s jednom konfiguracijom kataloga.

Često postavljana pitanja

• P1: Što je top entry mikser

  O: To je mješalica postavljena kroz vrh spremnika, s osovinom i propelerom koji se protežu prema dolje u procesnu tekućinu, dok motor i reduktor ostaju iznad posude.

• P2: Kako radi mikser s gornjim ulazom

  O: Motor pokreće reduktor koji smanjuje brzinu i povećava okretni moment, okrećući okomitu osovinu povezanu s jednim ili više impelera koji stvaraju uzorke protoka unutar spremnika za miješanje ili suspendiranje sadržaja.

• P3: Što je top-feed mikser?

  O: Izraz opisuje istu konfiguraciju montiranu na vrhu, koja se često koristi kada proces uključuje dovod praška, aditiva ili tekućine u posudu odozgo dok impeler miješa smjesu.

• P4: Što je industrijska mješalica

  O: To je opći izraz za opremu koja stvara kretanje unutar spremnika ili posude za miješanje tekućina, suspendiranje krutih tvari ili održavanje jednolike temperature i sastava kroz procesnu šaržu.

• P5: Što je agitacija spremnika?

  O: Miješanje spremnika odnosi se na mehanički proces stvaranja protoka unutar posude, obično kroz rotirajuće impeler, kako bi se postiglo miješanje, suspenzija, prijenos topline ili ujednačenost reakcije.

• P6: Kako odabrati pravu mješalicu s gornjim ulazom za svoj spremnik

  O: Počnite s geometrijom spremnika, viskoznošću tekućine, specifičnom težinom i sadržajem krutih tvari, zatim uskladite moment i vrstu impelera s tim parametrima prije odabira snage motora i konfiguracije brtve.

• P7: Koja je razlika između miješalice s gornjim ulazom i miješalice s bočnim ulazom

  O: Mješalica s gornjim ulazom montira se kroz vrh spremnika s pogonom iznad linije tekućine, dok se miješalica s bočnim ulazom montira kroz stijenku spremnika blizu dna, što odgovara određenim izgledima velikih otvorenih spremnika.

• P8: Može li mješalica s gornjim ulazom raditi s tekućinama visoke viskoznosti

  O: Da, s pravim impelerom kao što je dizajn sidra ili spiralne vrpce i reduktor zupčanika dimenzioniran za malu brzinu i veliki zakretni moment, konfiguracija miksera visoke viskoznosti u spremniku može učinkovito nositi se s gustim tekućinama.

• P9: Koje industrije koriste miješalice s gornjim ulazom

  O: Kemijska obrada, obrada otpadnih voda, probava mulja, skladištenje vode, obrada hrane i pića te postrojenja za proizvodnju energije iz biomase obično koriste miješalice s gornjim ulazom i gornjim punjenjem.

• P10: Koliko često treba servisirati gornju mješalicu

  O: Intervali inspekcije variraju ovisno o radnom ciklusu i abrazivnosti tekućine, ali mnoge kontinuirane radne jedinice provjeravaju se u ciklusu od otprilike šest do dvanaest mjeseci, sa stanjem brtve i ulja u mjenjaču kao primarnim kontrolnim točkama.

• P11: Nudi li vrhunski proizvođač miksera prilagođeni dizajn

  O: Mnogi proizvođači, uključujući Wuxi Top Mixer Equipment Co., Ltd., surađuju s inženjerima na modeliranju nestandardne geometrije spremnika i prilagođavaju duljinu osovine, vrstu impelera i konfiguraciju brtve za određeni proces.

• P12: Koja je uloga reduktora u gornjoj mješali

  O: Reduktor pretvara brzinu motora u nižu brzinu vratila i veći okretni moment koji zahtijeva većina zadataka miješanja, a njegova vrijednost uvelike određuje koliko opterećenje mješalica može podnijeti tijekom rada.
