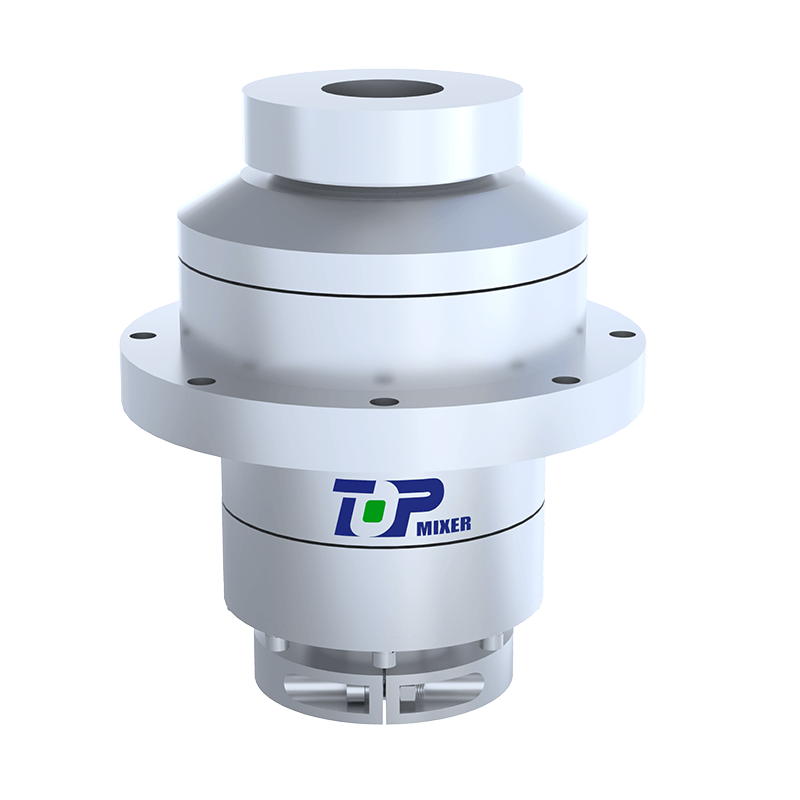

Dvostruka mehanička brtva s donjim ulazom

Mehanička brtva s donje strane odnosi se na metodu mehaničkog brtvljenja u kojoj su opruga i pokretni prsten ugrađeni u brtvenu kutiju i dolaze u kontakt s medijem. Karakteristika ove metode brtvljenja je da su njegova opruga i pokretni prsten ugrađeni unutar brtvene kutije i da su u izravnom kontaktu s medijem, čime se postiže učinkovito brtvljenje tekućine. Mehanička brtva s donje strane dizajnirana je za održavanje pristajanja i klizanja kako bi se spriječilo curenje tekućine kroz prianjanje opruge i pokretnog prstena, kao i pomoćne brtve. Ova metoda brtvljenja prikladna je za različite strojeve s rotirajućim fluidima, kao što su centrifugalne pumpe, centrifuge, reaktori i kompresori, gdje osovina prijenosa prodire unutar i izvan opreme, stvarajući obodni razmak. Mehanička brtva s donje strane može učinkovito spriječiti prolazak tekućine koja curi kroz otvor i održava tlak unutar uređaja stabilnim. Mehanizam elastičnog opterećenja i pomoćne brtve mehaničkih brtvi s donje strane obično koriste metalne valovite cijevi, dok se u lakim brtvama gumene valovite cijevi mogu koristiti kao pomoćne brtve, ali je elastična sila gumenih valovitih cijevi ograničena, pa ih obično treba dopuniti oprugama. Opterećenje elastične potražnje. Ova metoda brtvljenja naširoko se koristi u industrijskom području zbog svoje pouzdane strukture, malog curenja i dugog vijeka trajanja.
