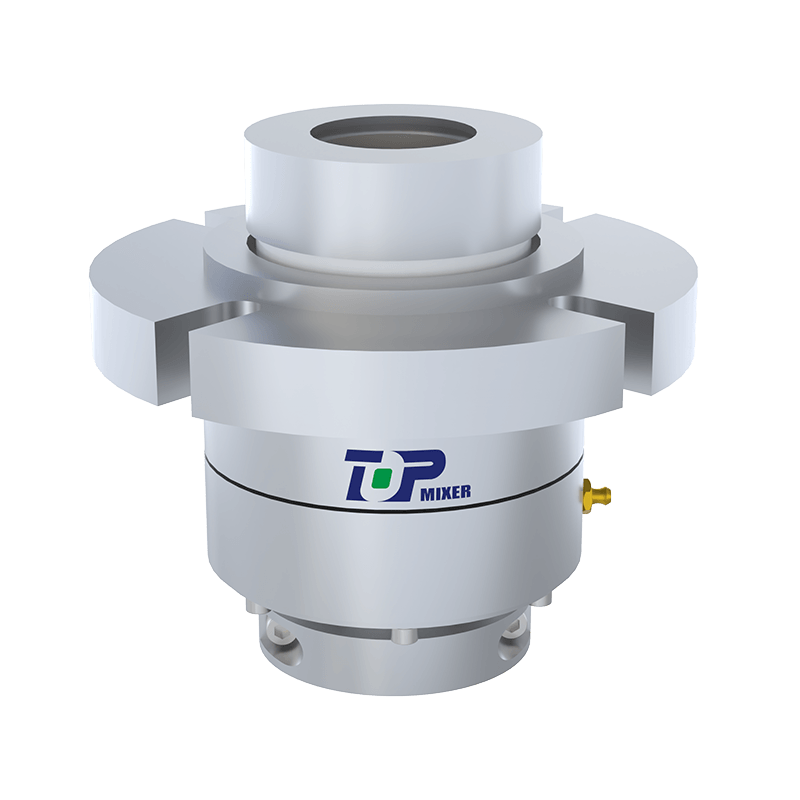

Jednostrana mehanička brtva s donjim ulazom

Princip rada

Dizajn ove brtve uzima u obzir potrebu za brtvljenjem pod visokim pritiskom. Za postizanje specifičnog tlaka visokotlačne brtvene površine koristi se metalna brtva. Ovaj specifični tlak uvelike premašuje specifični tlak srednjeg i niskotlačnog spremnika, čime se ispunjava zahtjev za brtvljenje pod visokim pritiskom. Zahtijevati. Metalni jastuk koji se koristi obično je izrađen od žarenog aluminija, žarenog bakra ili mekog čelika dobre duktilnosti, koji može izdržati veći pritisak brtvljenja. Osim toga, upotrebom brtvljenja uske strane umjesto brtvljenja široke strane, specifični pritisak brtvene površine može ne samo povećati, već i uvelike smanjiti ukupnu silu brtvljenja i smanjiti strukturnu veličinu prirubnice i brtvene glave.

Oblik za brtvljenje

Mehanička brtva donjeg utičnog reaktora pripada visokotlačnoj brtvi, koja se oslanja na pričvrsne elemente (kao što su vijci) za pritiskanje ubodnog prstena kako bi se postiglo prethodno zatezanje i jamstvo. Također se može zatvoriti tijekom rada. Ovaj oblik se naziva prisilnim. pečat. Uobičajena forsirana visokotlačna brtvena struktura je brtvena struktura ravne brtve, koja je slična uobičajeno korištenom brtvenom pločom s prirubnicom u spremnicima srednjeg i niskog tlaka, ali se nemetalna brtvena ploča mijenja u metalnu brtvu, a brtvljenje široke strane mijenja se u brtvu s uskom stranom.

Ukratko. Kao što je gore spomenuto, mehanička brtva donjeg utičnog reaktora pruža pouzdano rješenje za brtvljenje u okruženjima visokog tlaka sa svojim jedinstvenim dizajnom i učinkovitim principom rada. Kombinacija njegovih strukturnih karakteristika i principa rada osigurava stabilan rad i sigurnost opreme u uvjetima visokog tlaka i temperature.
